Installatiehandleiding Stick Up Cam Plug-In (3de generatie)

Klik hier voor informatie over veiligheid en naleving voor dit product.

Het fysiek installeren van de Stick Up Cam Plug-In is vrij eenvoudig. Blader verder voor stapsgewijze aanwijzingen.

De Stick Up Cam moet in de Ring-app worden geconfigureerd voordat je de camera op een vaste plek neerzet of monteert.

Klik hier voor informatie over hoe de Stick Up Cam Plug-In moet worden ingesteld in de Ring-app.

Stap één: laad de batterij op (optioneel)

Voor de Stick Up Cam Plug-In kan een verwisselbare batterij als reservevoeding worden gebruikt (afzonderlijk verkrijgbaar). Zorg ervoor dat de aangeschafte reservebatterij volledig is opgeladen door deze aan te sluiten op een USB-poort met de meegeleverde oranje kabel of een andere micro-USB-kabel. De batterij is volledig opgeladen wanneer alleen de groene led brandt.

• Verwijder de batterijkap van je Stick Up Cam door deze linksom te draaien om te ontgrendelen.

• Als de batterij al is geplaatst, verwijder je de batterij.

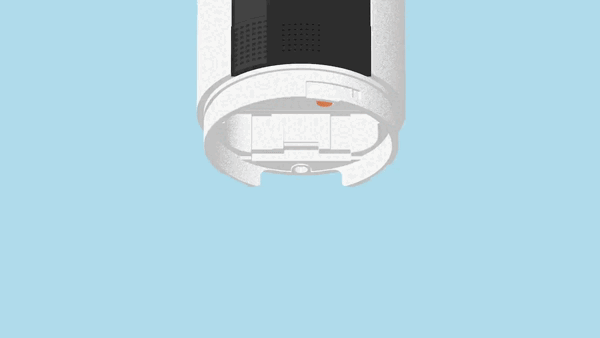

• Plaats de opgeladen batterij in de Stick Up Cam totdat deze vastklikt.

Stap twee: de locatie kiezen

De Stick Up Cam kan nagenoeg overal worden gebruikt. Hij kan op zijn eigen voet staan of aan een muur of plafond worden bevestigd met een Stick Up Cam-steun (afzonderlijk verkrijgbaar).

Kies een plek waar hij het gewenste beeld weergeeft.

Stap drie: de Stick Up Cam op een plank of tafel plaatsen

Plaats de Stick Up Cam op de door jou gekozen locatie. Kies een plek waar je het gewenste beeld kunt zien, binnen het bereik van een stopcontact.

Als je klaar bent, bekijk dan het livebeeld in de Ring-app om te controleren of je het gewenste beeld hebt.

• Als je een neerwaartse camerahoek wilt:
  • Draai de basis rond zodat de lange zijde naar voren is gericht en kantel vervolgens je Stick Up Cam naar beneden.



Breng als je dat wilt veiligheidsschroeven aan (zie stap vier).

Stap drie (alternatief): de Stick Up Cam aan de muur bevestigen

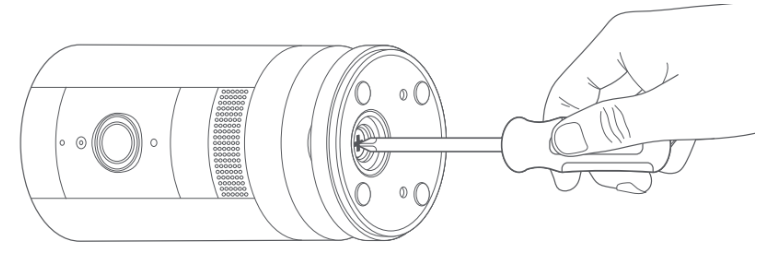

Verwijder de voet van de Stick Up Cam door deze los te schroeven met een gewone kruiskopschroevendraaier (niet meegeleverd).

Bevestig de basis op de achterkant van je apparaat met de 'UP'-pijl naar boven gericht.

Verwijder de bevestigingssteun door deze omlaag te schuiven en van de basis te verwijderen.

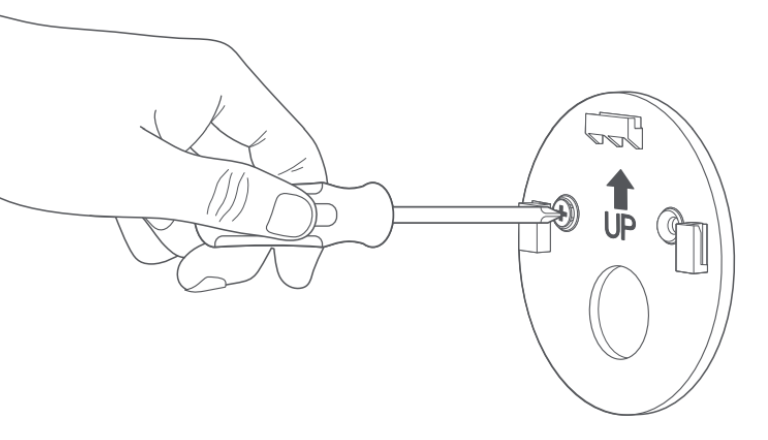

Houd de steun tegen de muur, zorg ervoor dat de 'UP'-pijl omhoog wijst, en bevestig hem met de meegeleverde schroeven.

Bevestig je camera door de groeven in de voet in de haken op de steun te geleiden. Schuif de Stick Up Cam omlaag om hem aan de muur te bevestigen.

Je kunt nu de Stick Up Cam in de juiste hoek draaien en het livebeeld in de Ring-app bekijken om te controleren of je het gewenste beeld hebt.

Breng indien gewenst veiligheidsschroeven aan (zie stap vier).

Stap drie (alternatief): de Stick Up Cam aan het plafond bevestigen

Koop een Stick Up Cam-steun.

Verwijder de basis van de Stick Up Cam door deze los te schroeven met een gewone kruiskopschroevendraaier (niet meegeleverd).

Verwijder de stekker aan de achterkant van de camera.

Schroef de Stick Up Cam op de Stick Up Cam-steun met de grote zilverkleurige schroef uit de verpakking van de Stick Up Cam-steun.

Bevestig het witte rubberen kussentje aan de onderkant van de Stick Up Cam-steun door het rubberen kussentje in de voet van de steun te duwen. Draai de steun zodat de voet zich boven de camera bevindt.

Plaats de Stick Up Cam op de plek waar je deze wilt bevestigen en houd de Stick Up Cam op zijn plaats. Gebruik de drie bevestigingsschroeven om de basis van de Stick Up Cam Mount aan het plafond te bevestigen.

Klik de kap op de steun en breng indien gewenst veiligheidsschroeven aan (zie stap vier).

Belangrijk: als je de Stick Up Cam aan het plafond bevestigt, moet je de camera niet ondersteboven monteren. Als je de camera ondersteboven bevestigt, worden video's (beschikbaar met Ring Protect-abonnementen) en livebeeld ondersteboven weergegeven. Je kunt de oriëntatie van ondersteboven opgenomen video's niet wijzigen in de Ring-app.

Stap vier: de veiligheidsschroeven aanbrengen (optioneel)

Je Stick Up Cam wordt geleverd met twee optionele locaties voor veiligheidsschroeven. De ene beveiligt het batterijvak en de andere bevestigt de montagesteun aan de basis. Als je er bij wilt nadat je de Stick Up Cam hebt bevestigd, draai je hem naar een van beide kanten.

1. Open het batterijvak en/of verwijder de montagesteun. Verwijder vervolgens de rubberen plug(gen).

2. Draai de basis zodat de lange zijde naar voren is gericht.

3. Steek de veiligheidsschroef in het schroefgat van de basis en draai hem vast met een standaard kruiskopschroevendraaier (niet inbegrepen).

Let op: als je de Stick Up Cam met de Stick Up Cam-steun monteert, bevindt de veiligheidsschroef zich in het midden van de steun en kun je de meegeleverde kruiskopschroevendraaier gebruiken om de Stick Up Cam vast te zetten.

4. Draai je Stick Up Cam zodat je bij het schroefgat van het batterijvak kunt en draai de tweede veiligheidsschroef vast.

Buiten installeren?

Verwijder het voorpaneel voor gebruik binnenshuis door op de knop 'PUSH' te drukken en hem van de adapter te schuiven. Pak vervolgens het inbegrepen netsnoer voor buiten en schuif de connector op de stroomadapter totdat deze vastklikt.
