Cablaggio del videocitofono Ring alimentato a batteria

Per motivi di sicurezza, utilizzare esclusivamente un trasformatore per citofono esistente entro l'intervallo specificato di seguito o accessori compatibili con Ring per alimentare il dispositivo.

Per il collegamento a un sistema di citofono esistente:

- Trasformatore a guida DIN (da 8 a 24 V AC, 50/60Hz, da 5 a 40 VA)

Gli accessori Ring sono venduti separatamente e possono includere:

- Alimentatore plug-in (24 V DC, 500 mA)

- Caricatore a energia solare (5,2 V DC, 100 o 109 mA)

- Pannello solare (5 V CC, 380 mA/480 mA/800 mA)

L'uso di fonti di alimentazione incompatibili può danneggiare il dispositivo e causare scosse elettriche.

Puoi collegare il videocitofono direttamente all'impianto elettrico della casa. Scopri di più sulle opzioni disponibili per il cablaggio del tuo dispositivo:

  • Collega il dispositivo
    a un campanello in uso
    per sentire un suono quando viene premuto il videocitofono.
  • Collega il dispositivo
    direttamente a un trasformatore per citofono
    o
    bypassa il campanello in uso.

1. Ricarica la batteria

Assicurati che la batteria sia completamente carica prima dell'installazione. Il collegamento del videocitofono a una fonte di alimentazione (con cablaggio esistente, trasformatore o alimentatore plug-in) fornirà una carica di mantenimento alla batteria. Scopri di più sulla ricarica della batteria del videocitofono.

2. Prepara l'area di installazione

  1. Disattiva l'alimentazione dal quadro elettrico.

Null

2. Rimuovi i pulsanti del videocitofono e scollegali dai cavi del videocitofono.

Null

3. Rimuovi eventuali videocitofoni Ring, supporti e staffe dalla parete.

Videocitofono con batteria integrata

Videocitofono con batteria rimovibile

Null

Null

3. Bypassa un campanello in uso o collega il dispositivo direttamente a un trasformatore

Come bypassare il campanello in uso:

  1. Rimuovi i due fili dalle viti di fissaggio all'interno del campanello.
  2. Avvolgi manualmente i due fili del campanello in uso o utilizza un dado per cavo.

Cablaggio diretto a un trasformatore:

  • La maggior parte dei videocitofoni a batteria non necessita di modifiche al cablaggio.
  • Per Video Doorbell 2 e Video Doorbell (1ª gen.) è necessario installare un
    .

4. Scegli la posizione per il montaggio

Se utilizzi un kit con cunei, un kit per installazione angolare o una staffa per il montaggio con il tuo dispositivo, effettua l'installazione prima di montare il videocitofono.

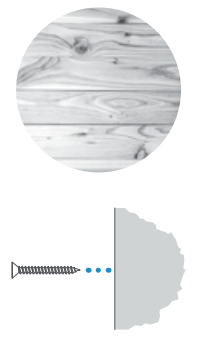

Installazione su una superficie in legno

Non sono necessari né trapani né tasselli.

Null

Installazione su una superficie in muratura

  1. Utilizzando le posizioni dei fori per le viti contrassegnate, pratica i fori pilota utilizzando una punta per trapano da 6 mm.
  2. Inserisci i tasselli forniti in dotazione.
Null

5. Collega i cavi del videocitofono o l'alimentatore plug-in

Utilizzo dei cavi del videocitofono o del trasformatore

Avvolgi un cavo attorno a ciascuno dei terminali a vite sul retro del tuo videocitofono Ring.

Null
  • Se i cavi del videocitofono sono troppo corti, puoi collegare le prolunghe incluse utilizzando i dadi per cavo inclusi.
Null

Utilizzo di un alimentatore plug-in

Inserisci i connettori dell'alimentatore plug-in sotto le viti di fissaggio sul retro del videocitofono, quindi stringi i terminali per fissarli.

6. Monta il videocitofono

  • Inserisci i cavi in eccesso e i dadi per cavi nella parete, quindi fissa il videocitofono Ring alla parete utilizzando le viti di montaggio incluse.
  • Reinserisci la batteria nel dispositivo.
Null

7. Fissa il videocitofono Ring alla parete

Riaggancia la mascherina, quindi utilizza il cacciavite in dotazione per inserire e serrare una delle viti di sicurezza da 4,8 mm. ATTENZIONE! Se si utilizzano le viti sbagliate per fissare la mascherina, si può danneggiare la batteria durante l'installazione, creare un rischio di incendio e ferirsi gravemente.

Null

8. Ripristina l'alimentazione dall'interruttore

L'accensione del videocitofono potrebbe richiedere qualche secondo. Si illuminerà quando sarà pronto. Scopri di più sulle sequenze luminose del videocitofono.

Null

9. Configura ill videocitofono nell'app Ring

Se il videocitofono non è ancora collegato al tuo account Ring, apri l'app Ring, seleziona Configura un dispositivo e segui le istruzioni visualizzate nell'app.

10. Regola le impostazioni del campanello in uso

Importante!Seleziona le impostazioni corrette del campanello in uso nell'app Ring per evitare danni al dispositivo. In Impostazioni Chime interno nell'app Ring, modifica il Tipo di Chime:

  • Se hai un campanello meccanico, seleziona "
    Meccanico
    "
  • Se hai un campanello digitale, seleziona "
    Digitale
    "
  • Se utilizzi un alimentatore plug-in, hai bypassato un campanello o stai effettuando il collegamento diretto a un trasformatore, impostalo su "
    Nessun Chime
    " o "
    Nessuno
    "

Se è collegato a un campanello in uso, prova a suonare il videocitofono Ring. Se il suono non è corretto, consulta la nostra guida per la configurazione e la risoluzione dei problemi del campanello in uso.
