Come installare la Outdoor Cam

Per informazioni sulla sicurezza e sulla conformità di questo prodotto, fai clic qui.

Installazione del supporto orientabile

Scopri di più sull'installazione del supporto orientabile.


Materiali per l'installazione inclusi

Null

Strumenti richiesti

  • Cacciavite con punta a croce
  • Trapano con punta da 6 mm (facoltativo)

1. Ricarica della batteria a sgancio rapido

Scopri di più sulla ricarica della batteria a sgancio rapido per la videocamera da esterni a batteria ed energia solare.

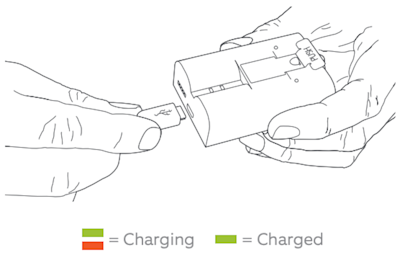

1. Ricarica la batteria. Collega il cavo di ricarica alla porta di ricarica della batteria. Mentre si ricarica, la batteria mostra due luci colorate, una luce verde fissa e una luce ambra. Carica la batteria fino a quando non rimane accesa solo la spia verde.

Null

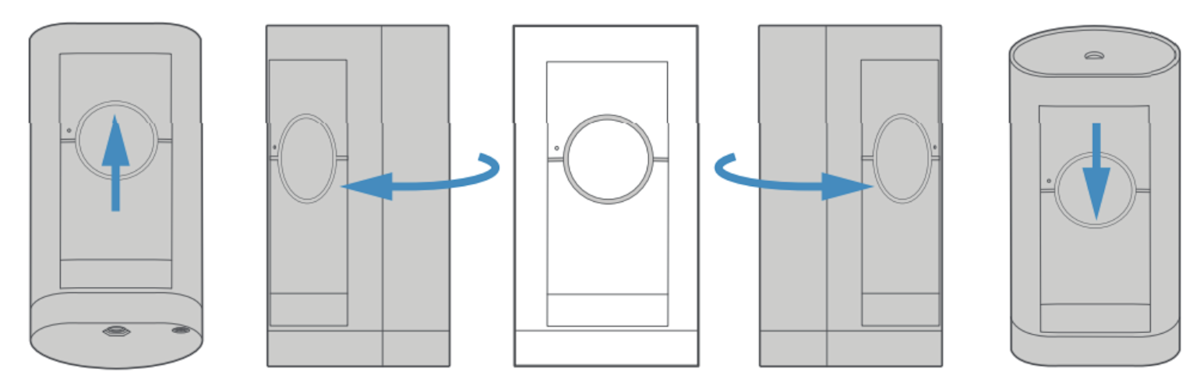

2. Ruota il coperchio della batteria in senso antiorario per aprirlo, quindi rimuovilo dalla videocamera da esterni.

Null

3. Inserisci la batteria carica spingendola dal lato inferiore della videocamera da esterni fino a quando non scatta in posizione. Riposiziona il coperchio della batteria sulla videocamera da esterni, ruotandolo in senso orario.

Null

2. Configurazione della videocamera nell'app Ring

Scopri di più sulla configurazione della videocamera da esterni nell'app Ring.


3. Posizionamento della videocamera da esterni

Posizionamento su una parete, un soffitto o una grondaia

Scopri di più sul posizionamento della videocamera da esterni.

Posizionamento su un tavolo o una mensola

La videocamera da esterni include una base preinstallata per il posizionamento su superfici piane.

Regola l'angolazione della videocamera

Ruota la base in modo che il lato più lungo sia rivolto in avanti, quindi inclina la videocamera verso il basso.

Null

4. Installazione su parete o soffitto

Per l'installazione su un soffitto, utilizza il supporto per videocamera da esterni.

Installa la piastra di montaggio.

  • Sulle pareti: la freccia
    UP
    è rivolta verso l'alto.
  • Sui soffitti e sulle grondaie: la freccia
    UP
    è rivolta verso l'area da inquadrare.
Null

Avvertenza: utilizza solo le viti di montaggio in dotazione per fissare la piastra di montaggio ed evita le posizioni in cui sono presenti cavi elettrici dietro la piastra. Non forare con il trapano i cavi elettrici della casa.

In caso di installazione su una superficie in legno, avvita la piastra di montaggio direttamente alla parete.

Null

In caso di installazione su una superficie in muratura (cemento, mattoni o stucco), contrassegna quattro fori per le viti utilizzando la piastra come guida. Pratica i fori utilizzando una punta per trapano da 6 mm. Inserisci i tasselli inclusi, quindi serra le quattro viti di montaggio nei tasselli attraverso la piastra di montaggio.

Null

Collega la videocamera alla piastra di montaggio

1. Svita la base con un cacciavite con punta a croce.

Null

2. Fissa la base alla parte posteriore della videocamera, con la freccia UP rivolta verso l'alto.

Null

3. Fai scorrere la staffa per il montaggio verso il basso per rimuoverla dalla base.

Null

4. Allinea le scanalature della base con i ganci della staffa, quindi fai scorrere la videocamera verso il basso finché non si blocca in posizione.

Null

5. Installazione delle viti di sicurezza

La videocamera da esterni include due posizioni per le viti di sicurezza:

  • Punto di sicurezza del vano batteria.
  • Punto di sicurezza della staffa per il montaggio.

Rimuovi i tappi in gomma dalle posizioni desiderate per accedere ai fori per le viti.

Installazione delle viti di sicurezza per il montaggio su un tavolo o una mensola

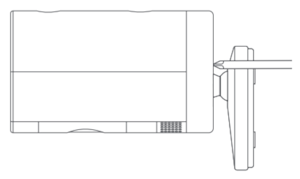

1. Ruota in avanti il bordo più lungo della base, quindi serra la vite di sicurezza con un cacciavite con punta a croce.

Null

2. Capovolgi la videocamera per accedere al vano batteria, quindi inserisci la seconda vite di sicurezza.

Null

Installazione delle viti di sicurezza per il montaggio su parete

1. Rimuovi la videocamera dalla staffa per il montaggio. Quindi rimuovi il tappo in gomma dalla base, rimonta la videocamera e serra la vite di sicurezza con un cacciavite con punta a croce.

Null

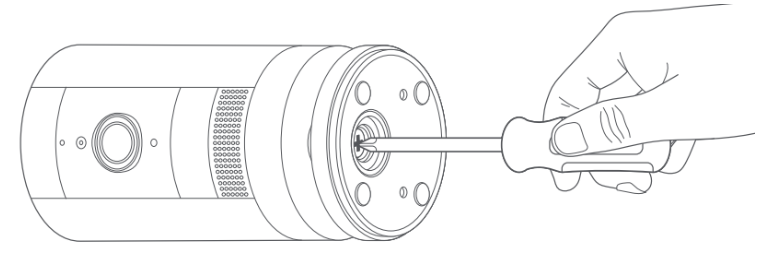

2. Rimuovi il coperchio del vano batteria, estrai il tappo di gomma, quindi reinserisci e fissa il coperchio con la vite di sicurezza in dotazione utilizzando un cacciavite con punta a stella.

Null

6. Collegamento di alimentatori plug-in o pannelli solari

Segui la nostra guida per installare il pannello solare Ring prima di collegarlo alla videocamera. Se utilizzi un alimentatore plug-in o un pannello solare, collega il cavo al retro della videocamera da esterni.

Utilizzo di un alimentatore plug-in all'aperto

Premi il pulsante PUSH per rimuovere la mascherina per interni, quindi collega il cavo di alimentazione da esterni all'alimentatore finché non scatta in posizione.

Null

Fissa eventuali cavi e adattatori

Fissa i cavi con i serracavi a parete in dotazione. Per superfici in muratura (mattoni/stucco), pratica fori da 6 mm e inserisci i tasselli prima di montare i serracavi.

Null

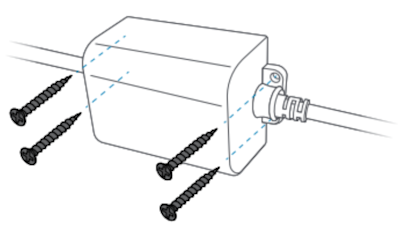

Per i modelli plug-in, fissa l'alimentatore alla parete utilizzando le viti in dotazione.

Null

7. Regolazione dell'angolazione della videocamera

È possibile ruotare la videocamera per regolare il campo visivo.

  1. Rimuovi la pellicola protettiva dal dispositivo per consentire la rilevazione di movimento e la corretta visualizzazione.
  2. Utilizza la funzione Live View nell'app Ring per assicurarti che la videocamera stia monitorando l'area desiderata. Ruota la videocamera per regolare la visualizzazione come necessario.
Null
