Installer l'Outdoor Cam

Cliquez ici pour obtenir des informations relatives à la sécurité et la conformité de ce produit.

Installation du support orientable/inclinable

En savoir plus sur l'installation de votre support orientable/inclinable.

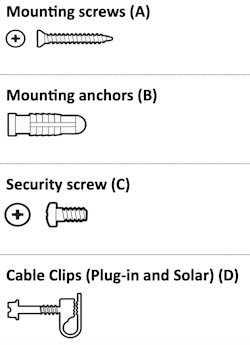

Matériel inclus

Null

Outils nécessaires

  • Tournevis cruciforme
  • Perceuse avec foret de 6 mm (facultatif)

Étape 1 : recharger la batterie rechargeable

En savoir plus sur le chargement de la batterie rechargeable de votre Outdoor Cam Battery et Solar.

1. Rechargez la batterie. Branchez le câble de chargement au port de chargement de la batterie. Durant le chargement, la batterie affiche deux voyants de couleur, un voyant vert fixe et un voyant orange. Rechargez la batterie jusqu'à ce que seul le voyant vert reste allumé.

Null

2. Tournez le cache de la batterie de votre Outdoor Cam dans le sens inverse des aiguilles d'une montre pour le déverrouiller, puis retirez-le.

Null

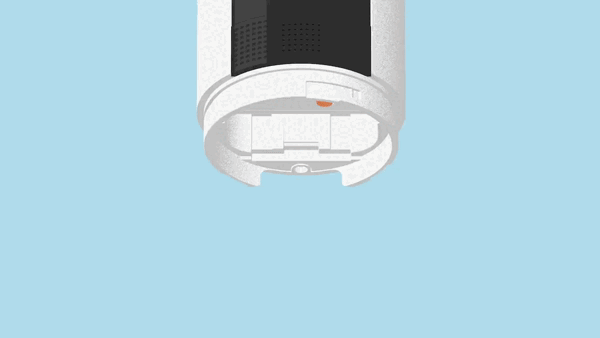

3. Insérez la batterie rechargée au bas de votre Outdoor Cam jusqu'à ce qu'un clic indique qu'elle est bien en place. Replacez le cache de la batterie sur votre Outdoor Cam en le tournant dans le sens des aiguilles d'une montre.

Null

Étape 2 : configurer votre caméra dans l'application Ring

En savoir plus sur la configuration de votre Outdoor Cam dans l'application Ring.


Étape 3 : positionner votre Outdoor Cam

La placer sur un mur, un plafond ou un avant-toit

En savoir plus sur le positionnement de votre Outdoor Cam.

La placer sur une table ou une étagère

L'Outdoor Cam comprend une base préinstallée permettant de la placer sur des surfaces planes.

Ajuster l'angle de la caméra

Faites pivoter la base de manière à ce que son côté le plus long soit orienté vers l'avant, puis inclinez la caméra vers le bas.

Null

Étape 4 : installer la caméra sur un mur ou au plafond

Pour une installation au plafond, utilisez le support pour Outdoor Cam.

Installer la plaque de fixation

  • Sur les murs : la flèche
    UP
    est orientée vers le haut.
  • Au plafond et sur les avant-toits : la flèche
    UP
    est orientée vers la zone cible.
Null

Attention : utilisez uniquement les vis de fixation fournies pour fixer la plaque de montage et évitez les emplacements comportant un câblage électrique derrière la plaque. Ne percez pas dans le câblage électrique de votre domicile.

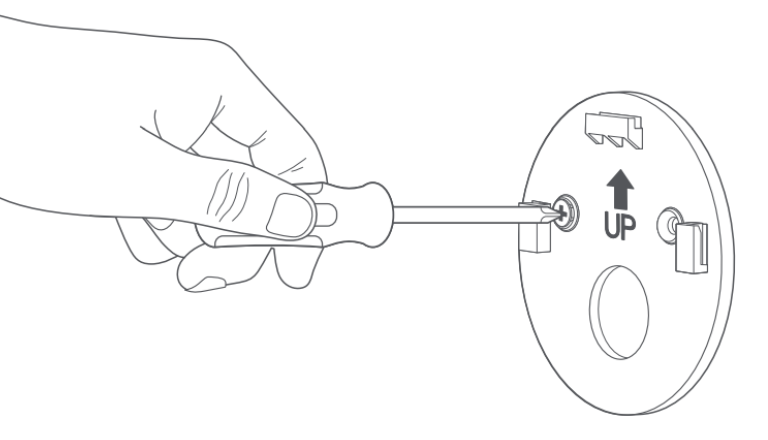

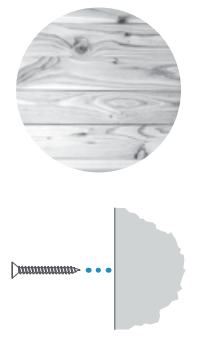

Pour une installation sur une surface en bois, vissez la plaque de montage directement dans le mur.

Null

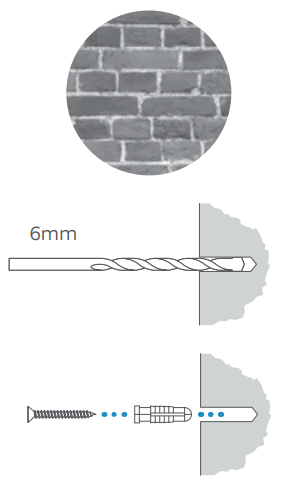

Pour une installation sur une surface maçonnée (béton, brique ou stuc), marquez quatre trous de vis en utilisant la plaque comme guide. Percez les emplacements des trous à l'aide d'un foret de 6 mm. Enfoncez les chevilles incluses, puis insérez les quatre vis de fixation dans les chevilles à travers la plaque de montage.

Null

Connecter la caméra à la plaque de montage

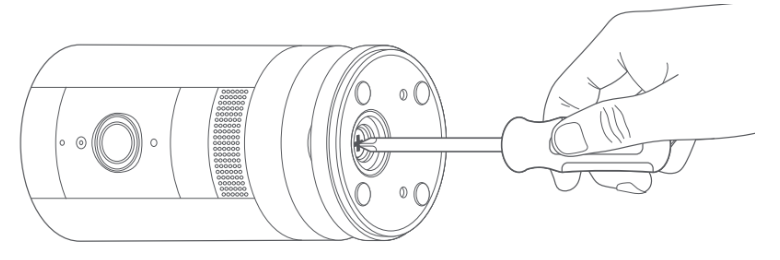

1. Dévissez la base à l'aide d'un tournevis cruciforme.

Null

2. Fixez la base à l'arrière de la caméra, la flèche UP étant orientée vers le haut.

Null

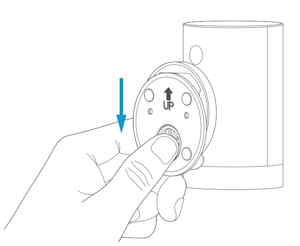

3. Faites glisser le support de fixation vers le bas pour le retirer de la base.

Null

4. Alignez les rainures de la base avec les crochets du support, puis faites glisser vers le bas jusqu'à ce que la caméra se fixe.

Null

Étape 5 : installer les vis de sécurité

L'Outdoor Cam comprend deux emplacements de vis de sécurité :

  • Point de sécurité du compartiment de la batterie.
  • Point de sécurité du support de fixation.

Retirez les bouchons en caoutchouc des emplacements souhaités pour dégager les trous de vis.

Installer les vis de sécurité lors du montage sur une table ou une étagère

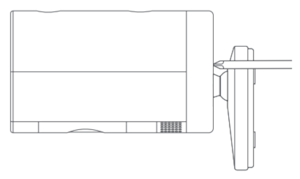

1. Faites pivoter le bord le plus long de la base vers l'avant, puis serrer la vis de sécurité à l'aide d'un tournevis cruciforme.

Null

2. Retournez la caméra pour accéder au compartiment de la batterie, puis insérez la deuxième vis de sécurité.

Null

Installer les vis de sécurité lors du montage sur un mur

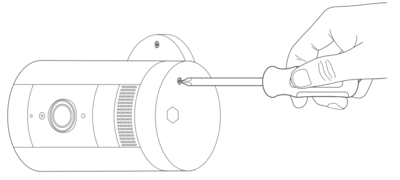

1. Retirez la caméra du support de fixation. Retirez ensuite le bouchon en caoutchouc de la base, remettez la caméra en place et serrez la vis de sécurité à l'aide d'un tournevis cruciforme.

Null

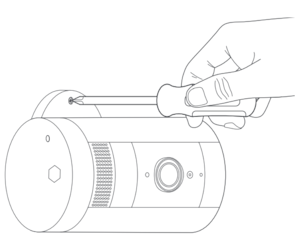

2. Enlevez le cache du compartiment de la batterie, retirez le bouchon en caoutchouc, puis remettez le cache en place et fixez-le avec la vis de sécurité fournie en utilisant le tournevis cruciforme.

Null

Étape 6 : connecter des adaptateurs secteur ou des panneaux solaires

Suivez notre guide d'installation du panneau solaire Ring avant de le connecter à la caméra. Si vous utilisez un adaptateur secteur ou un panneau solaire, connectez le câble à l'arrière de l'Outdoor Cam.

Utiliser un adaptateur secteur à l'extérieur

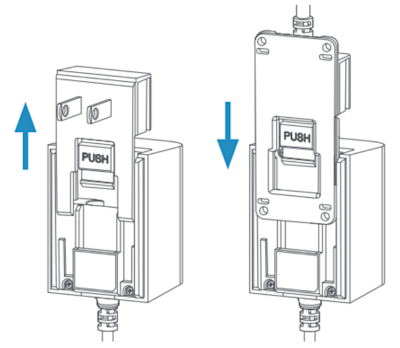

Appuyez sur le bouton PUSH pour retirer la façade intérieure, puis connectez le câble d'alimentation extérieur à l'adaptateur jusqu'à ce qu'il s'enclenche.

Null

Fixez les câbles et les adaptateurs

Fixez les câbles à l'aide des attaches murales fournies. Pour les surfaces de maçonnerie (brique/stuc), percez des trous de 6 mm et insérez les chevilles avant de monter les attaches.

Null

Pour les modèles sur secteur, fixez l'adaptateur secteur au mur à l'aide des vis fournies.

Null

Étape 7 : ajuster l'angle de la caméra

Vous pouvez faire pivoter la caméra pour ajuster le champ de vision.

  1. Retirez le film de protection de l'appareil pour permettre la détection de mouvements et bénéficier d'une bonne visibilité.
  2. Utilisez la fonctionnalité vidéo en direct dans l'application Ring pour vérifier que la caméra surveille bien la zone souhaitée. Faites pivoter la caméra pour ajuster la vue en conséquence.
Null
