Installation des Solarladegeräts für akkubetriebene Türklingeln
Dieser Artikel enthält Schritt-für-Schritt-Anweisungen zur Installation des Solarladegeräts für akkubetriebene Türklingeln von Ring.
Installationsanleitungen
Anleitung für Solarladegeräte für Türklingeln mit herausnehmbarem Akku
Anleitung für Solarladegeräte für Türklingeln mit eingebautem Akku

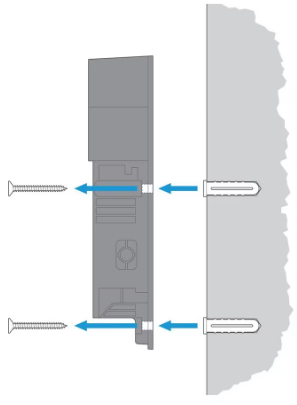

Schritt 1: Türklingel abmontieren
Entferne die vorhandene Türklingel, bevor du das Solarladegerät installierst. Stelle sicher, dass du das richtige Solarladegerät für dein Türklingelmodell hast.
Für Türklingeln mit herausnehmbarem Akku:
- Entferne die Sicherheitsschraube.
- Nimm die Blende ab.
- Entferne die Befestigungsschrauben.
Für Türklingeln mit integriertem Akku:
- Entferne die Sicherheitsschrauben.
- Nimm die Türklingel von der Montageplatte ab.
- Entferne die Befestigungsschrauben.
- Entferne die Montagehalterung.

Schritt 2: Die Montagefläche vorbereiten
Warnung: Verwende nur die mitgelieferten Befestigungsschrauben, wenn du die Türklingel oder das Solarladegerät an der Wand befestigst. Vermeide Montagepositionen, an denen sich elektrische Leitungen hinter der Platte befinden. Bohre NICHT in die elektrischen Leitungen des Gebäudes.

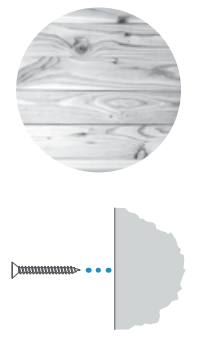

Montage auf einer Holzoberfläche
Schraube das Solarladegerät direkt in die Wand.

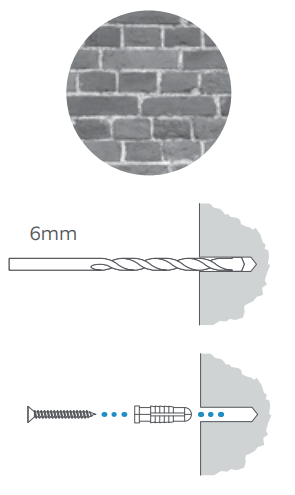

Montage auf Mauerwerk (Beton, Ziegel oder Putz)
- Markiere vier Schraubenlöcher. Verwende die Platte als Schablone.
- Bohre die Löcher mit einem 6-mm-Bohrer.
- Setze die enthaltenen Wanddübel ein und drehe dann die vier Befestigungsschrauben durch das Solarladegerät in die Dübel.

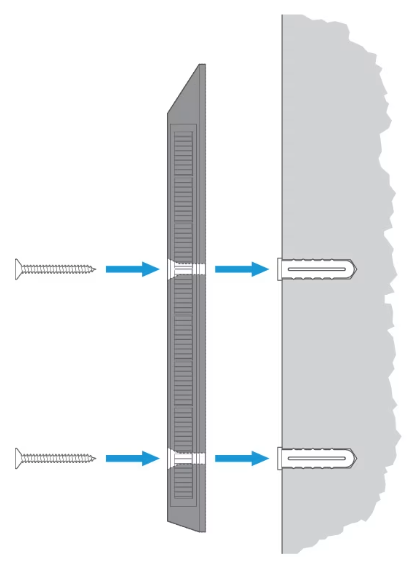

Schritt 3: Solarladegerät anbringen
Schraube das Ring-Solarladegerät an die Wand oder in die Wanddübel. Montiere anschließend bei Bedarf einen Keilsatz, Eckbausatz oder eine Montagehalterung auf dem Solarladegerät.

Schritt 4: Die Türklingel an das Solarladegerät anschließen
Bei Türklingeln mit herausnehmbarem Akku:
- Löse die zwei Schraubenklemmen auf der Rückseite der Türklingel.
- Stecke den Kabelstecker des Solarladegeräts mit der MarkierungUPnach vorne ein.
- Ziehe die Klemmschrauben fest.
- Bringe die Türklingel am Solarladegerät an und befestige sie mit Schrauben.
- Stecke den herausziehbaren Draht in das Solarladegerät.
- Bringe die Blende an.
Für Türklingeln mit integriertem Akku:
- Befestige die Montagehalterung mit Schrauben am Solarladegerät.
- Schließe das Micro-USB-Kabel an den Ladeanschluss der Türklingel an.
3. Montiere die Türklingel an der Halterung und stecke den Draht in das Solarladegerät.

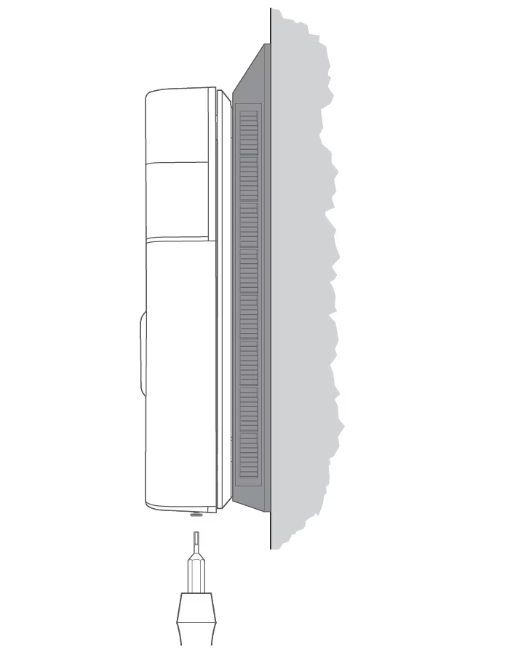

Schritt 5: Die Türklingel am Solarladegerät befestigen
Bringe die Sicherheitsschraube an der Unterseite des Geräts an und schließe die Montage ab.
